TES系列三軸水平振動篩

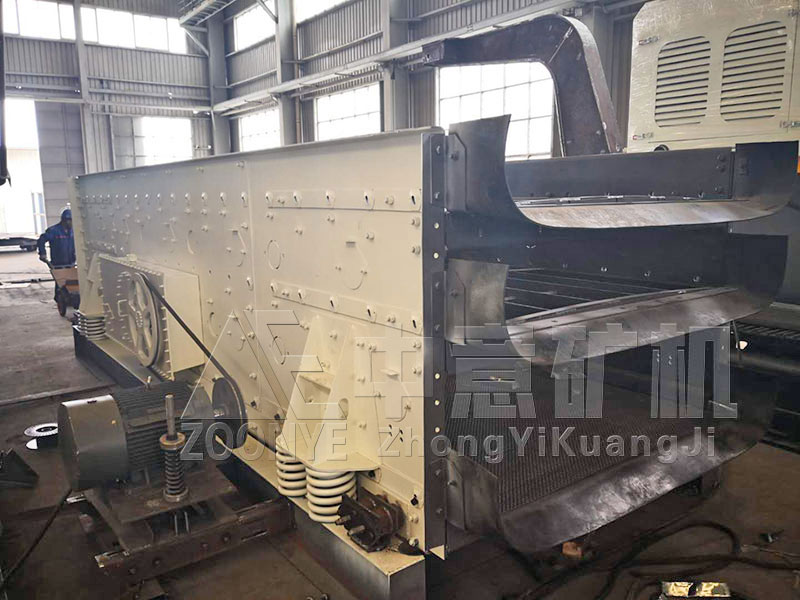

三軸水平直線振動篩圖片

TES系列三軸水平振動篩產品簡介：

　　TES系列三軸水平振動篩是我公司研發的一款高性能水平篩，由于物料呈橢圓狀運動也被稱為三軸橢圓振動篩，相比圓振動篩具有高效、篩分精度高，適合范圍廣等優點,三軸橢圓水平篩設備在礦石、砂石加工、建筑垃圾骨料篩分準確，(橢圓運動軌跡)篩分機其結構堅固，三層側臂箱體，獨特的魚形架進行支撐，和同規格普通篩機相比，具有更大的處理量和更高的篩分效率。

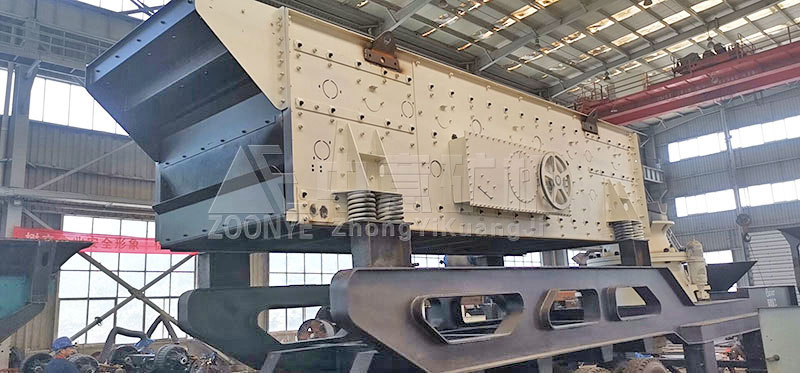

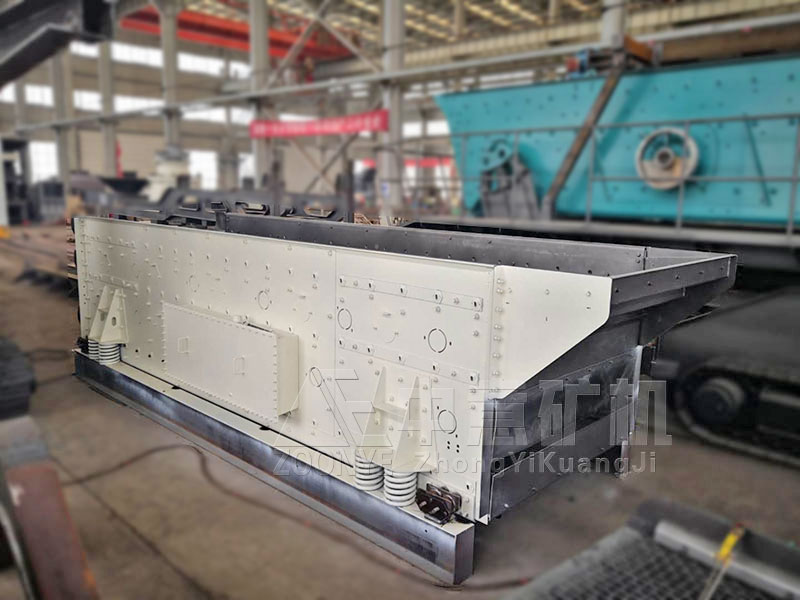

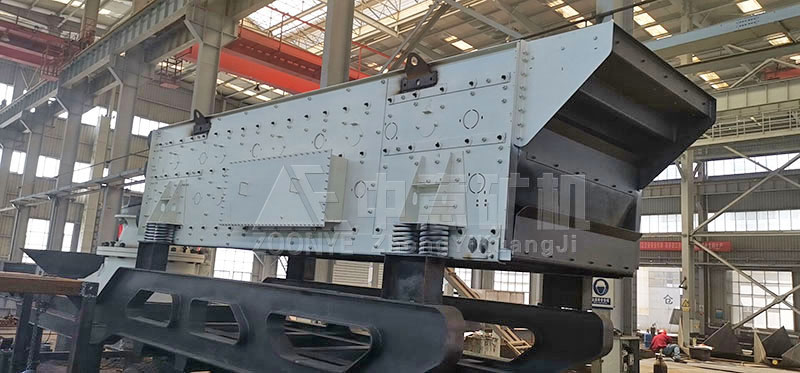

三軸水平直線振動篩圖片

三軸水平直線振動篩振動力大、篩分能力強

三軸水平直線振動篩結構堅固，運行穩定

三軸水平直線振動篩多種篩網選擇，滿足不同物料需求

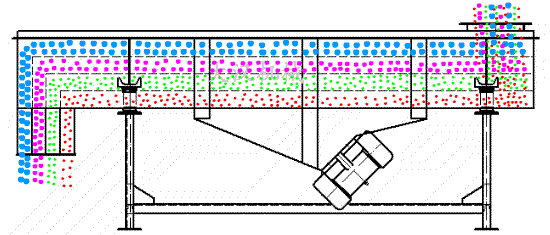

TES系列三軸水平振動篩工作原理：

三軸水平直線振動篩可連續*實行分離篩選

　　以三軸塊偏心激振器為激振源，以橡膠支承彈簧為彈性元件，以篩箱激振器等為可動部分的篩分設備,動力從電機經三角皮帶傳遞至激振器、齒輪振動器(速比1)，實現三根軸旋轉產生激振力，激振器與篩箱高強度螺栓聯接，產生橢圓運動，物料在篩面上隨篩機高速橢圓運動，迅速分層、透篩等周而復始地完成粒度分級和向前輸送的過程。

TES系列三軸水平振動篩結構組成：

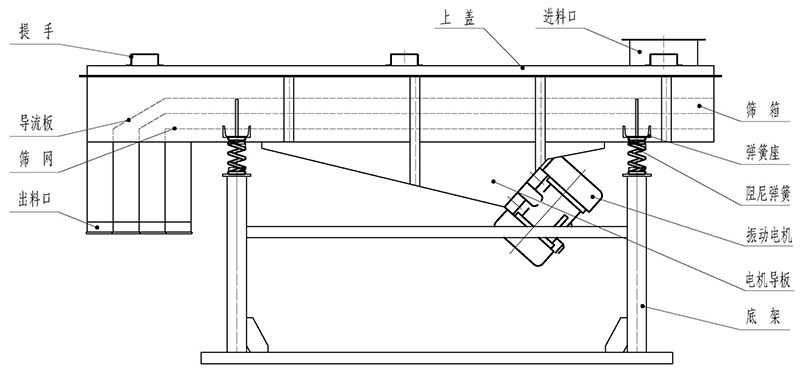

三軸水平直線振動篩基本結構組成設計

　　直線振動篩由篩箱、振動電機、減振系統及底架等組成。篩箱由槽體、上蓋、進料口、篩框、篩板(網)、襯網、出料口等組成。減振系統由阻尼彈簧和彈簧座等組成。

TES系列三軸水平振動篩特色和產品優勢：

　　1、處理能力大，篩分效率高;

　　2、篩機運轉軌道為橢圓形，運動平穩，功耗低;

　　3、雙振幅(15-19mm)、振蕩方向角(30°-60°)、振蕩頻率(645-875r/min)可調，調整便利、簡捷;物料篩分順暢，不易堵孔、堵料。

　　明顯優勢在于：三軸驅動能使篩機發生理想的橢圓運動，它兼有圓振蕩篩和直線振蕩篩的長處，且橢圓軌道、振幅可調，可根據實踐物料狀況選擇振蕩軌道， 對難篩分的物料更具優勢; 三軸驅動逼迫同步激振，能使篩機獲得安穩的作業狀況，對要求處理量大的篩分特別有利; 三軸驅動改善了篩框受力狀況，減輕了單個軸承負荷，側板受力均勻，減少了應力集中點， 改善了篩框的受力條件，進步了篩機的可靠性和壽數，為篩機的大型化奠定了理論基礎。
